【原付西遊記　50CCの旅】愛車ポシェが沈黙！52歳おっさんが執念で挑むキャブレター分解と「油面調整」の絶対外せないツボ

こんにちは！毎日を「まんまる」な心で生き抜く、1973年生まれの52歳、manmaruです！

私のブログ「manmaruの日々」にお越しいただき、ありがとうございます。

いやぁ、旅に出ようと思ったらこれですよ。私の大事な相棒、50ccの原付「ヤマハ・ジョグポシェ（3KJ型）」の機嫌がすこぶる悪い。白煙だらけ、セルを回せどキックを何発蹴れど、ウンともスンとも言わないわけです。プラグの火花は飛んでいる、となれば怪しいのは燃料系。そう、キャブレター（通称：キャブ）しかありません。

「あまりいじりすぎると、市販車だから壊れちゃうんだよな……」

そんな心のブレーキを踏みつつも、気がつけば工具箱をひっくり返している。これぞ男のサガ、いや、おっさんの泥沼D.I.Y.の始まりでございます。もーー、絶対治します！

1. キャブレターという名の「精密迷宮」へ潜入
1. キャブ分解・徹底攻略の3ステップ
2. これで治せる！運命の「油面チェック」とバルブの極意
1. 正確な実測値を出すための「H寸法」計測手順
3. 「不自由」があるから、いじり倒すのが面白い
1. 今日の「救われる」一言

1. キャブレターという名の「精密迷宮」へ潜入

最近の車やバイクは賢いコンピューター（インジェクション）が全部やってくれますが、我がポシェはアナログの極み。まるで1980年代の歌番組の生放送ばりに、一発勝負の繊細なセッティングが必要な世界です。

さっそく、外科医のような手つき（実際は油ギッシュな手）でキャブを取り外します。ここで、これからキャブ分解に挑む同士たちのために、バラし方の基本ステップを詳細に解説しておきましょう。

キャブ分解・徹底攻略の3ステップ

【キャブレター分解の構造イメージ】
＋----------------------------------＋
|      キャブレター本体（上部）      |
|  （スロットルバルブ・各通路など）  |
＋----------------------------------＋
                 ||
                 || ←（フロートピンで結合）
                 \/
   [● フロート（浮き）] ── [■ フロートバルブ（針弁）]
                 ||
＋----------------------------------＋
|      フロート室（下部のお椀）      |
|     （ここにガソリンが溜まる）     |
＋----------------------------------＋

ステップ1：周辺パーツの完全分離 キャブレター本体に繋がっている「燃料ホース」「負圧ホース」「チョークケーブル」、そしてアクセルワイヤーに繋がっている「スロットルバルブ」を慎重に引き抜きます。この時、ホースから残ったガソリンがピチッと垂れるので、ウエス（布）を厚めに敷いておくのが鉄則です。
ステップ2：フロート室（下側）の取り外し キャブを車体から完全にフリーにしたら、ひっくり返します。下側にあるお椀のような形の「フロート室」を固定しているプラスネジ（2本）を緩めて外します。ここは非常に固着しやすい鬼門。ネジ頭をなめると試合終了なので、サイズの合った貫通ドライバーを使い、「押し7割、回し3割」の力加減で慎重に回します。
ステップ3：フロートと内部パーツ（ジェット類）の確認 パカッと蓋（フロート室）を開けると、中にプラスチック製の「浮き（フロート）」と、その中心に燃料を噴き出す真鍮製の小さなノズル（メインジェット、パイロットジェット）が現れます。これで内部の洗浄や、今回の本丸である「油面計測」ができる状態になります。
年代がたっているので慎重に行いましょう

【おっさんの哀愁メモ】 この小さなメインジェットを落として、暗闇の地面をスマホのライトで探している時の孤独感は、レコード大賞の受賞発表を待つ歌手並みの緊張感があります。ネジやパーツを無くさないのが絶対条件だに。

2. これで治せる！運命の「油面チェック」とバルブの極意

今回の容疑は「油面（ゆめん）の狂い」。フロート室にどれだけガソリンを溜めるかという、いわばキャブの湯加減調整です。これが深すぎるとオーバーフロー（燃料漏れ）を起こし、浅すぎるとガス欠症状でエンジンが止まります。

「油面は測ったけど問題なかった、うう〜ん……」と悩んでいるそこのあなた。実は、測り方に落とし穴があるんです。ただひっくり返して測るだけでは、正確な数値は出ません！

正確な実測値を出すための「H寸法」計測手順

フロートの根元には、「フロートバルブ（針弁）」という小さなパーツが付いています。このバルブの頭には、衝撃を吸収するための小さな「バネ付きのピン（プランジャー）」が飛び出しています。

【フロートバルブ（針弁）の拡大図】
      ／＼
     |    |  ← 先端のゴム（燃料を止める弁）
     |    |
     [====]
      |  |   ← バルブ本体
      [__]
       ||    ← ★ここの「小さなバネ付きピン」

       ↑↑
 (フロートの金属アームが触れる部分)

キャブを傾ける（真逆さまだけではNGだけどフロートを手で持てばわかるけどね） キャブを完全に真逆さまにすると、フロート自体の重みでバルブの中にある「小さなバネ」が完全に押し縮められてしまいます。これでは正確な寸法が測れません。
「わずかに当たる瞬間」を見極める キャブをゆっくりと傾けていき、フロートの金属アームがフロートバルブのピンに「ほんの少し触れた、だけどバネはまだ縮んでいない」という絶妙なポイントで止めます。

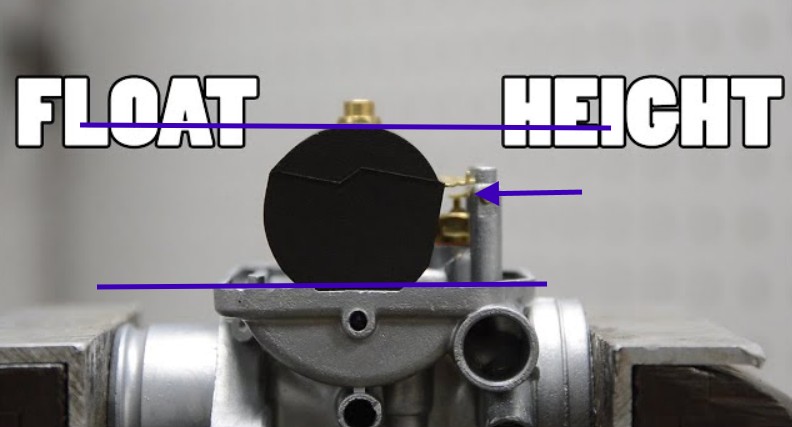

ノギスでもさしでも可「H寸法」を測定する その状態をキープしたまま、キャブ本体の合わせ面（パッキンが入る溝の面）から、フロートの最も高い部分（底面）までの距離をノギスで測定します。

ジョグポシェ（3KJ）油面基準値（H寸法）=15.0 mm±1.0 mm

もしこの数値が狂っていれば、フロートの金属アーム（小さな爪）をピンセットなどでほんの少し曲げて微調整します。1ミリ以下の世界。これぞ、職人芸の領域です。

「……うう〜ん、これで再計測したら、やっぱり数値はピッタリだな（笑）」
